ОДНОПАТРОННЫЙ ДЕРЖАТЕЛЬ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ЖИДКОСТИ МАРКИ FH L1S

описание

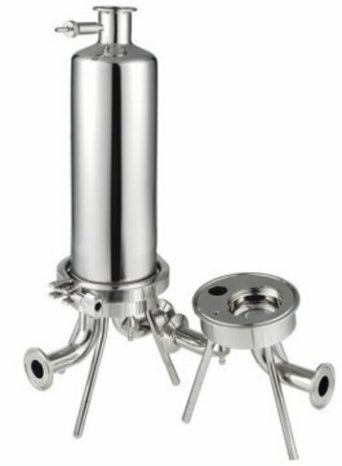

ОПИСАНИЕОнопатронные держатели фильтров предназначены для установки в них одного патронного фильтрующего элемента (картриджа) как отечественного, так и зарубежного производства, и используются для фильтрации нейтральных и слабоагрессивных жидких сред.

 МАТЕРИАЛ: нержавеющая сталь марки AISI 316L или 304. Максимальное давление: 10 бар. Рабочее давление: 6 бар. Максимальная температура: 120 °С. Зеркальная полировка: Ra< 0.4 мкм. Держатели патронных фильтров из нержавеющей стали могут быть подвергнуты любому способу гигиенической и санитарно-химической обработки по МУ-287-113, в том числе обработке острым паром.

 МОНТАЖ: Держатели из нержавеющей стали могут быть смонтированы либо на жестко подведенных трубопроводах, присоединенных к основанию держателя, либо, если используются гибкие трубопроводы, устанавливаются стационарно на полу на ножках, или крепятся при помощи специального кронштейна к стене. Присоединение трубопроводов к держателю осуществляется с помощью быстросъемного конусно-фланцевого соединения типа TRI-CLAM, резьбового или муфтового соединения.

Image alt

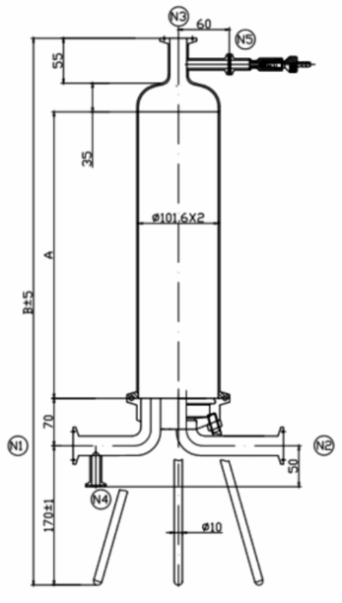

Технические характеристики
Марка Материал Размеры АхВ Тип и размер присоединения к линии, дюйм/мм Тип адаптера фильтроэлемента Высота фильтроэлемента.               дюйм/мм
FH L1S 125/Q/T1 AISI316 или AISI304 155x365 Tri Clamp 1/25 Q(226), Ф57мм 5/125
FH L1S 250/Q/T1 AISI316 или AISI304 280x520 Tri Clamp 1/25 Q(226), Ф57мм 10/250
FH L1S 500/Q/T1 AISI316 или AISI304 540x790 Tri Clamp 1/25 Q(226), Ф57мм 20/500
FH L1S 750/Q/T1 AISI316 или AISI304 790x1030 Tri Clamp 1/25 Q(226), Ф57мм 30/750
FH L1S 1000/Q/T1 AISI316 или AISI304 1050x1290 Tri Clamp 1/25 Q(226), Ф57мм 40/1000

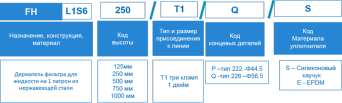

Информация для заказа
информация для заказа
