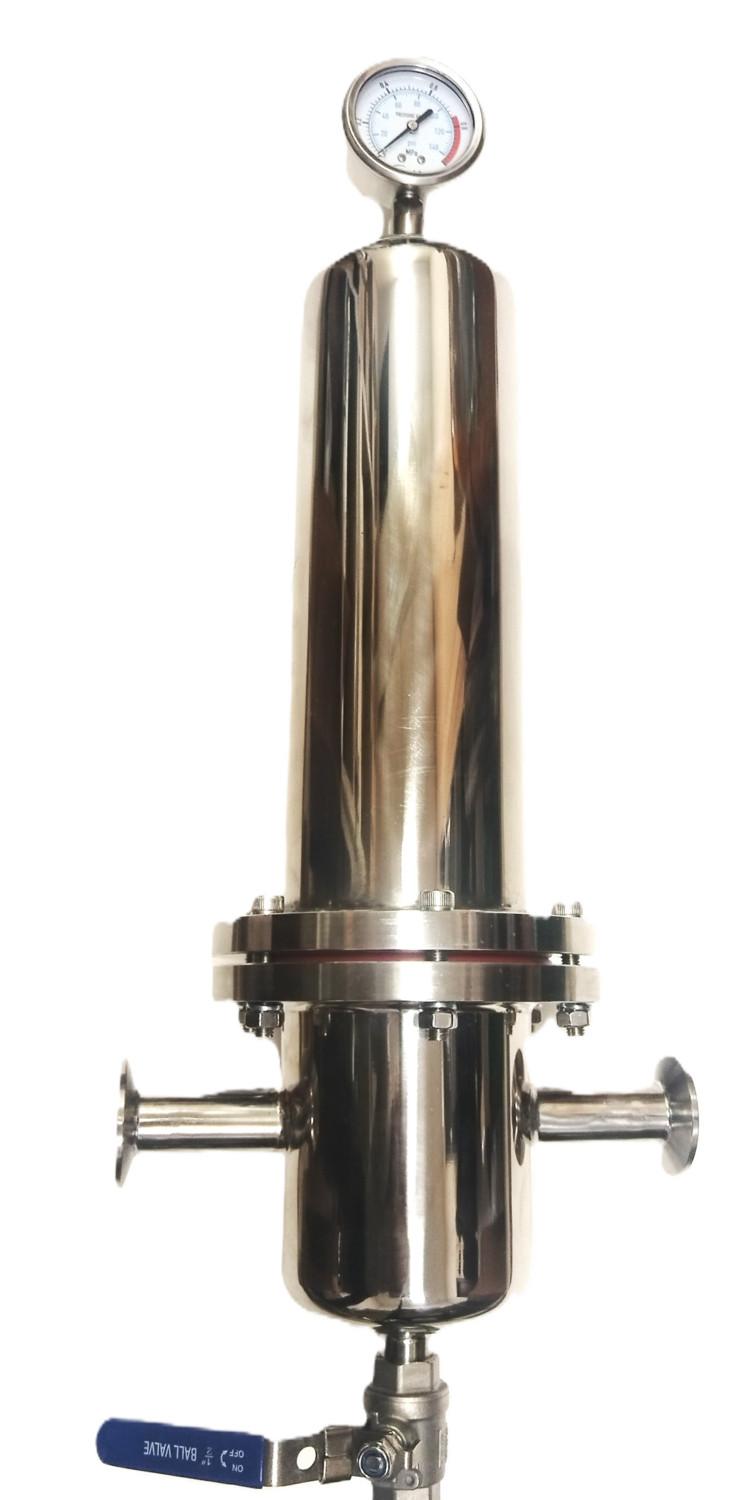

ОДНОПАТРОННЫЙ ДЕРЖАТЕЛЬ ИЗ ­­НЕРЖА­­ВЕЮЩЕЙ СТАЛИ ДЛЯ ГАЗА МАРКИ FH G1S

описание

­­­­Держатели фильтров предназначены для установки в них одного патронного фильтрующего элемента как отечественного, так и зарубежного производства, и используются для фильтрации газообразных сред от механических частиц и аэрозоле.
 МАТЕРИАЛ:Нержавеющая сталь марки AISI 316L или 304.
Максимальное давление: 10 бар. Рабочее давление: 6 бар. Максимальная температура: 120 °С. Зеркальная полировка: Ra< 0.4 мкм. Держатели патронных фильтров из нержавеющей стали могут быть подвергнуты любому способу гигиенической и санитарно-химической обработки по МУ-287-113, в том числе обработке острым паром.
 МОНТАЖ: Держатели из нержавеющей стали могут быть смонтированы либо на жестко подведенных трубопроводах, присоединенных к основанию держателя, либо, если используются гибкие трубопроводы, устанавливаются стационарно на полу на ножках, или крепятся при помощи специального кронштейна к стене. Присоединение трубопроводов к держателю осуществляется с помощью быстросъемного конусно-фланцевого соединения типа TRI-CLAM, резьбового или муфтового соединения.
Image alt

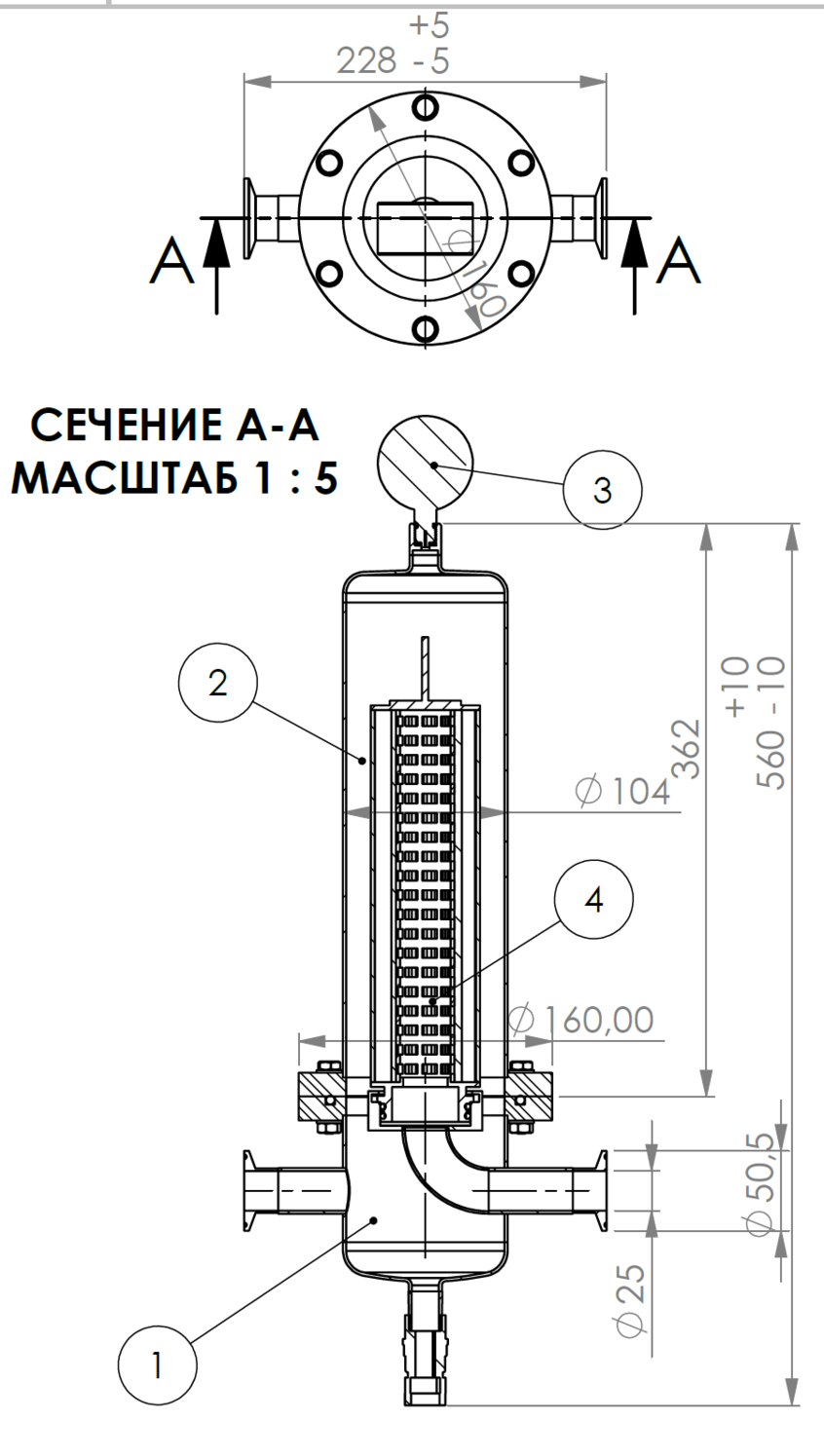

Технические характеристики
Марка Материал Размеры АхВ Тип и размер присоединения к линии, дюйм/мм Тип адаптера фильтроэлемента Высота фильтроэлемента.               дюйм/мм
FH G1S 125/Q/T1 AISI316 или AISI304 155x365 Tri Clamp 1/25 Q(226), Ф57мм 5/125
FH G1S 250/Q/T1 AISI316 или AISI304 280x520 Tri Clamp 1/25 Q(226), Ф57мм 10/250
FH G1S 500/Q/T1 AISI316 или AISI304 540x790 Tri Clamp 1/25 Q(226), Ф57мм 20/500
FH G1S 750/Q/T1 AISI316 или AISI304 790x1030 Tri Clamp 1/25 Q(226), Ф57мм 30/750
FH G1S 1000/Q/T1 AISI316 или AISI304 1050x1290 Tri Clamp 1/25 Q(226), Ф57мм 40/1000

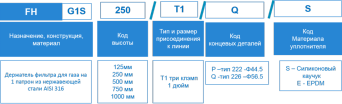

Информация для заказа
